如何在 SOLIDWORKS Simulation中的不可选择位置创建瞬态传感器

文章来源:SOLIDWORKS代理商-卓盛信息


传感器是模拟中有用的工具。它们可以为您提供不同研究中同一位置的结果,以便您可以比较网格质量、几何形状变化或边界条件的影响。

在瞬态(基于时间的)研究中,您可以使用传感器绘制某个位置随时间变化的结果。传感器很容易在顶点、边、面或体等实体上创建,但在不可选择的更具体区域中定义和定位它们变得更加困难。  江苏SOLIDWORKS

在此示例中,我将向您展示如何为体内的节点创建传感器,并在热模拟”>中绘制该位置随时间变化的结果

定义热模拟

SOLIDWORKS 中的热模拟将运行 300 秒,检查产生热量30 秒然后关闭的 微芯片的温度。

微芯片产生的热量将通过传导传播到散热器,并且能量将通过微芯片和散热器所有外表面上的对流从系统中去除。 SOLIDWORKS价格

三个终端面是绝热的,这意味着它们不会通过对流向环境散失热量。下面是组件的带标签屏幕截图,供参考。

观察瞬态温度结果

运行瞬态研究后,热图可以显示随时间变化的结果,如下图所示。此 gif 显示了 10 秒时间间隔内 300 秒内组件的温度。  我们可以观察到最高温度在整个时间范围内改变其位置。

查找最高温度结果

为了找到整个模拟的最高温度,您需要使用一些不同的设置创建一个新的热图。如果绘图步长设置为最大值,则绘图将显示所有时间步长的最大值,如下所示。

绝对最高温度出现在芯片内部,但是在什么时间步长以及具体在哪里呢?在整个模拟过程中该位置的温度如何变化?

在节点位置创建传感器

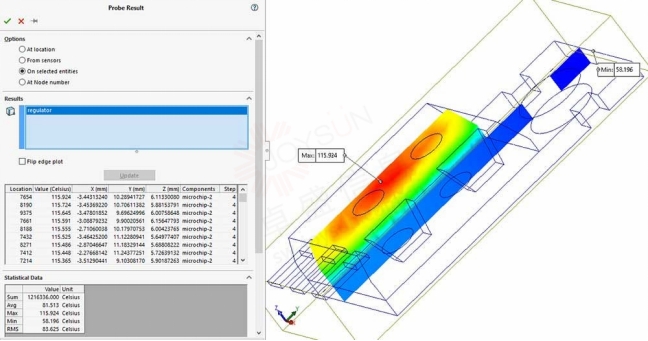

探测工具可以确定模拟中的时间步长、位置和温度变化。在此示例中,我在所有时间步热图中的最高温度下对整个组件运行了探测工具,如下所示。

如果按温度过滤,列表将显示节点编号、节点相对于原点的笛卡尔坐标以及最高温度发生时的时间步长。购买SOLIDWORKS

在此示例中,节点 7654 在瞬态热研究的时间步 4 40 秒处达到模拟的最高温度。

要了解节点 7654 的温度在研究期间如何变化,您需要在该节点上创建一个瞬态传感器。

探测工具可以创建工作流程敏感的传感器,如下图所示。选择“At Node Number”单选按钮,并输入上一步发现的节点号。

在属性管理器的底部,单击报告选项中的第一个按钮会将此节点保存为工作流敏感传感器。

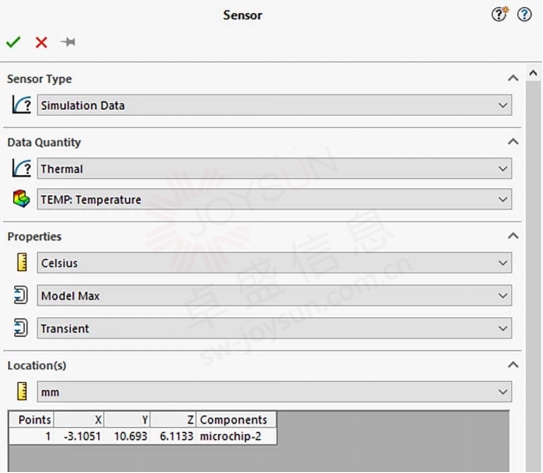

工作流程敏感的传感器将在节点上显示活动的绘图和时间步的结果,但这并不完全是我们想要的。  将工作流敏感传感器编辑为瞬态传感器只需对下拉框进行一些调整,如下图所示。

要绘制节点随时间变化的温度,数据量应设置为温度,然后传感器属性应设置为瞬态 SOLIDWORKS官网

现在可以将传感器绘制为时间的函数,为我们提供一个瞬态传感器图,该图在前 70 秒内出现峰值,然后开始快速下降,最后趋于平稳,如下图所示。

当微芯片开启时(t=0 t=30s),该位置会升温,然后在芯片关闭后(t=30s t=300s)开始冷却。

从绘图中可以看出,温度快速变化的时间大约有七个时间步长,并且非常线性且粗糙。它是线性且粗糙的,因为模拟设置为 10 秒时间步长,并且大部分动作发生在前 70 秒内。

完善研究中的数据

为了确保不会由于数据的粗糙度而错过最高温度,您可以使用不同的时间参数创建一个新研究。 正版SOLIDWORKS

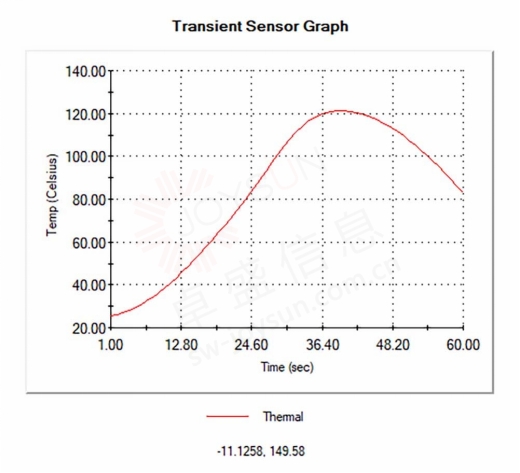

新研究将运行 60 秒,但时间步长为 1 秒,以细化最高温度附近的数据。像这样运行研究将产生更精细的温度曲线,如下图所示。

温度曲线很平滑,但峰值温度高于粗略分析,这意味着初始分析错过了温度实际达到峰值的时间。 江苏SOLIDWORKS

瞬态传感器是观察特定位置随时间变化的模拟结果的绝佳工具。它们可以帮助您确保时间步长足够精细,不会错过真正的最大值,并可以帮助您做出更明智、更准确的设计决策。

您可以使用探测工具在不可选择的位置创建传感器,以快速有效地获取您想要的信息。
