使用主模型技术成为SOLIDWORKS大师

在SOLIDWORKS中有很多方法可以创建零件和部件。一种常见的方法是所谓的“自底向上”装配方法，即通过在部件中添加现有零件来创建部件。另一种方法是“自上而下”装配方法，其中零件是在装配的上下文中创建的。在这个技术博客中，我想重点介绍主模型技术，其中零件由单个零件驱动，其中包含整个部件的总体尺寸、位置和总几何图形。几何图形详细信息通常位于各个零件文件中。一个很大的优势是当您需要进行模型更改时可以获得时间。在这种情况下，只需编辑主模型，这些更改将直接传递到衍生零件。江苏SOLIDWORKS

主模型方法

主模型技术可分为两类：

1. 将身体从父对象推到子对象。

2. 将身体从父对象拉入子对象。

让我们仔细看看这两种类型。

将实体从父实体推到子实体

这意味着实体主模型（父模型）被分割为实体，实体保存为单个零件文件（子模型）。图1显示了一个示例。SOLIDWORKS价格

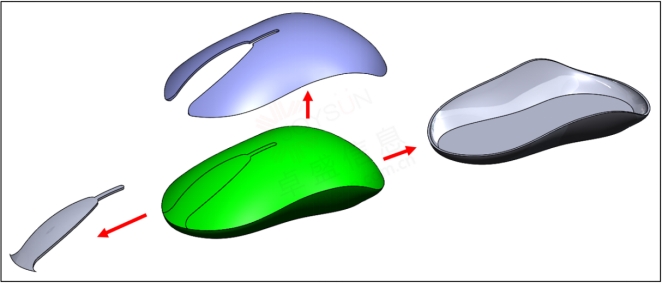

图1：将主体从父对象推到子对象

对于这种主模型技术，将导入以下功能：

拆分（插入–功能–拆分）

保存实体（插入–特征–保存实体…）

首先使用“分割”功能将主模型分割为多个实体，然后使用“保存实体”命令将所有实体保存到单独的零件中。在单独的零件文件中创建细节是一个好习惯，因为否则主模型将过于复杂。请注意，“保存实体”是作为特征插入的，因此在此特征之后所做的更改不会转换为衍生零件。如果需要，只需将“保存实体”功能拖放到“功能管理器设计树”的末尾。购买SOLIDWORKS

将实体从父对象拉入子对象

在这种情况下，整个主模型被引入到每个子零件中，每个组件的设计从那里开始。图2显示了一个示例。

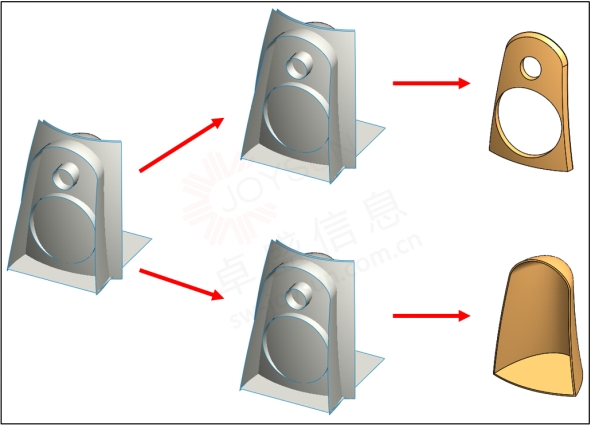

图2：将身体从父对象拉入子对象

对于这种主模型技术，导入它是为了了解以下特征：

· 插入零件（插入-零件）

首先创建主模型文件，该文件由草图、平面、曲面或其他参考几何图元组成。避免在主模型中使用实体是一个好习惯，因为您要将此模型引入到每个子零件中。这可能导致固体过多。主模型完成后，使用插入零件将此模型放置在每个子零件中。根据主模型中的几何图形，可以创建详细的子零件。购买SOLIDWORKS

重要通知

主模型技术在父零件和子零件之间创建外部参照。不正确的文件管理实践可能会破坏这些外部引用。使用具有外部参照的零件时，最重要的规则是不要使用Windows资源管理器重命名或复制SOLIDWORKS文件。请改用SOLIDWORKS资源管理器。或者使用Windows资源管理器右键单击菜单中的SOLIDWORKS资源管理器工具，如图3所示。SOLIDWORKS官网

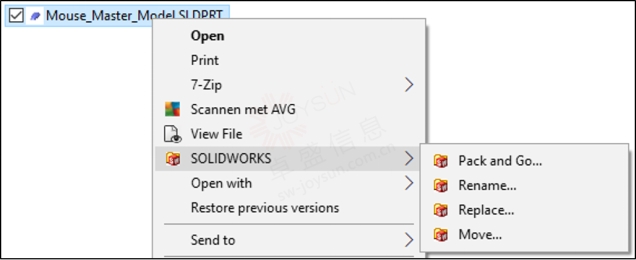

图3:Windows资源管理器中的SOLIDWORKS资源管理器工具
