如何翻转 SOLIDWORKS 钣金零件的折弯方向
文章来源:SOLIDWORKS代理商-卓盛信息
SOLIDWORKS 钣金工程图中所述的折弯方向基于模型定义的固定面。

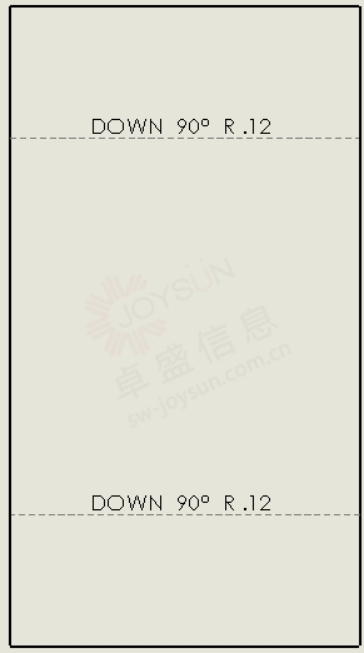

工程图中的原始弯曲方向
在“平面图案”文件夹中编辑“平面图案”特征时,将显示当前定义的“固定面”。

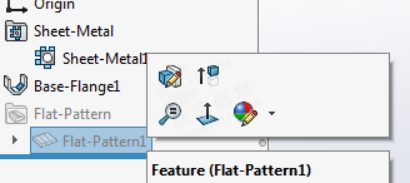

编辑平板型式特征
要更改弯曲方向,请选择材料另一侧的面。SOLIDWORKS价格

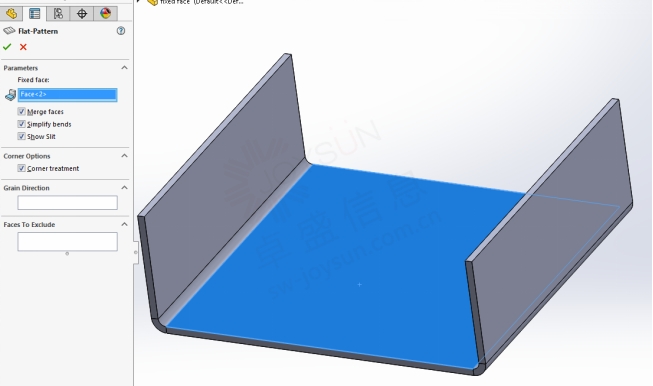

选择不同的固定面
完成后,图纸中规定的弯曲方向也会发生变化。

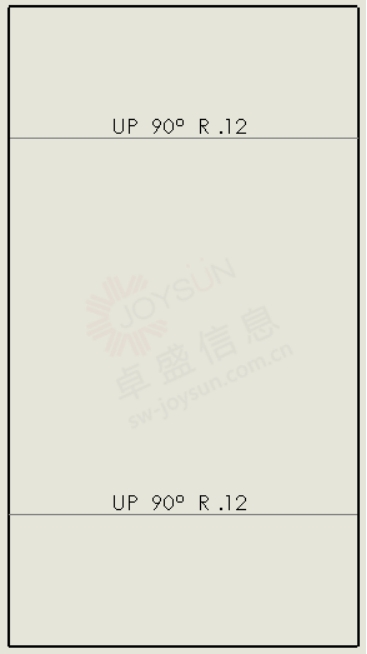

更新了绘图中的弯曲方向
一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商(SOLIDWORKS 2023)
