SOLIDWORKS 工程图中如何捕捉圆弧的交点
2022-12-2 15:15:05点击:
SOLIDWORKS 工程图中如何捕捉圆弧的交点
文章来源:SOLIDWORKS代理商-卓盛信息

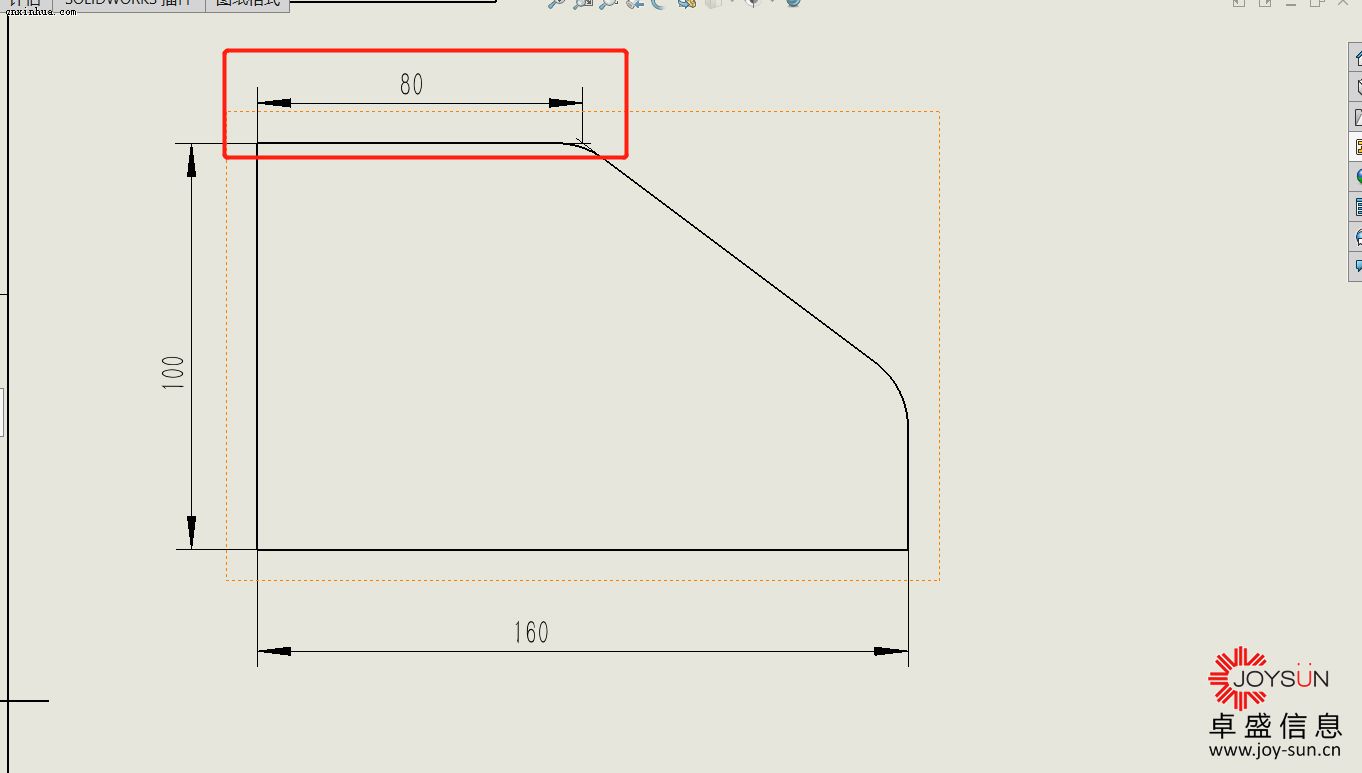

(1)在工程图中,一般会遇到这样的情况,我的模型因为倒角的原因,无法测量这段直线的长

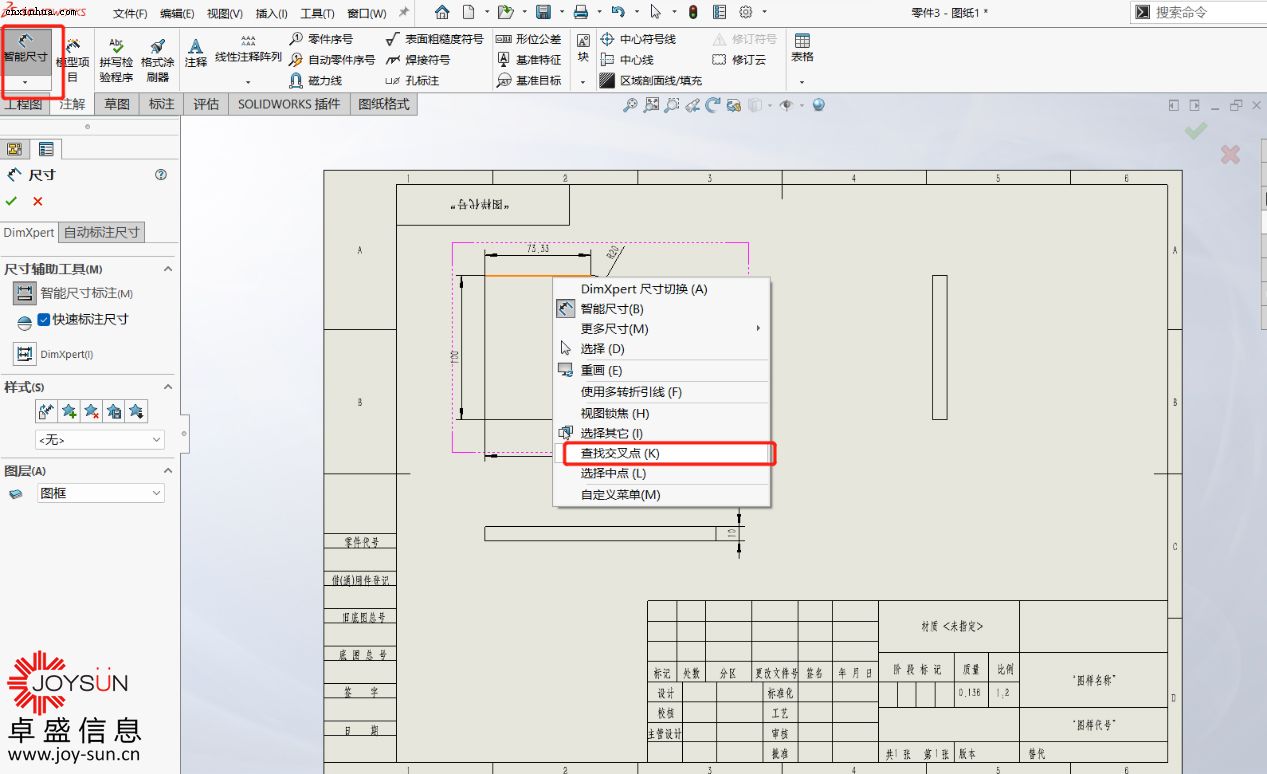

(2)这个时候我们只需要选择智能尺寸,右键需要标注长度的线条,选择查找交叉点,并点击他们相交的那条线

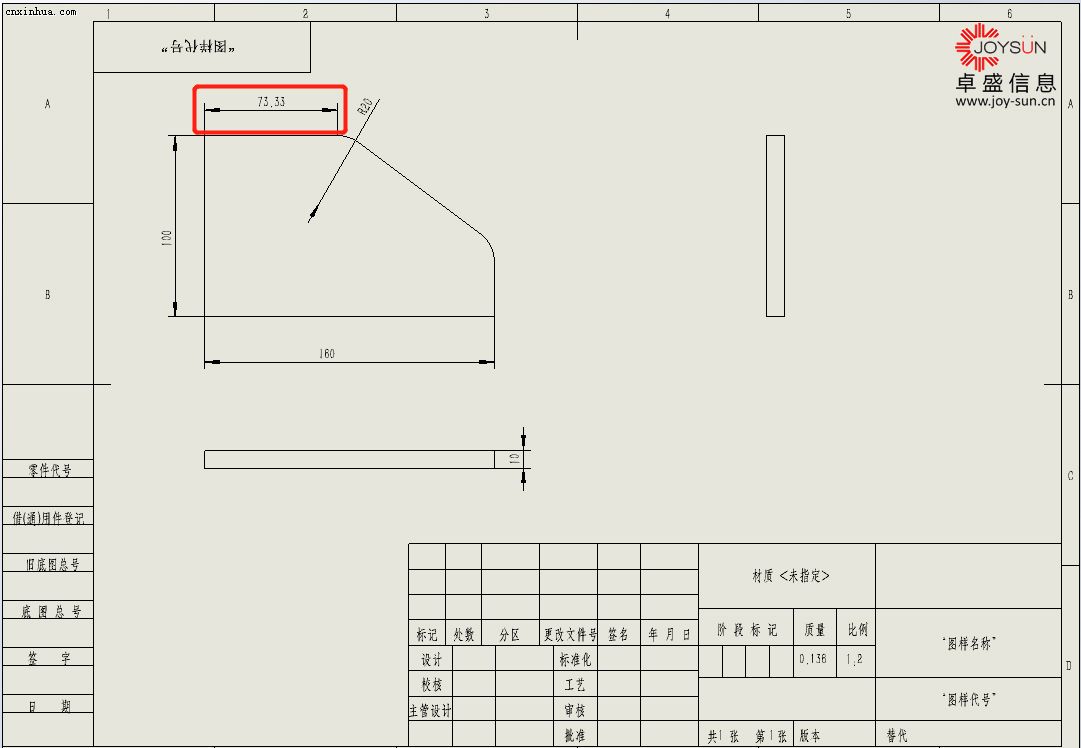

(3)这时我们就会看到视图中有个交点,这时我们就可以测量出未倒角之前线的长度了
一如以往,谢谢阅读,快乐阳光!--江苏SOLIDWORKS代理商(SOLIDWORKS 2023)
