SOLIDWORKS:将样式放入尺寸中

2023-7-20 15:18:44点击:

SOLIDWORKS:将样式放入尺寸中

文章来源:SOLIDWORKS代理商-卓盛信息


我们都知道使用具有单位和精度等设置属性的文档模板可以节省您的时间并确保遵守公司标准,但是当您想要修改一组特定的尺寸时该怎么办?如何确保对所有相关维度进行相同的更改?这就是样式的用武之地。正版SOLIDWORKS

使用样式是标准化尺寸标注的最快方法之一。样式允许您保存尺寸或注释属性,并将这些设置应用到同一文档中的其他尺寸/注释。它们也可以保存并应用于其他文档。可以为尺寸、注释、形位公差符号、表面粗糙度符号和焊接符号定义样式。

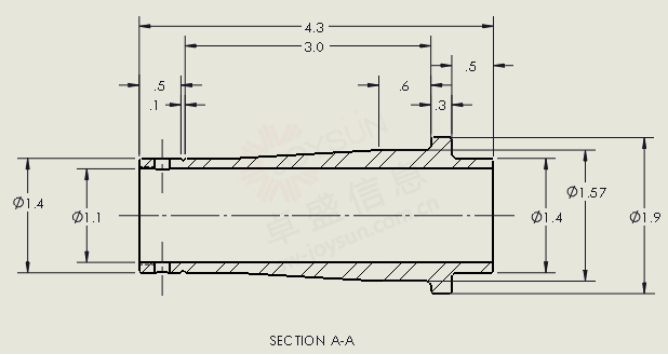

在此示例中,我们将查看尺寸。该绘图的默认精度设置为小数点后一位,没有公差。我将更改精度并添加双边容差,然后将其保存为样式。

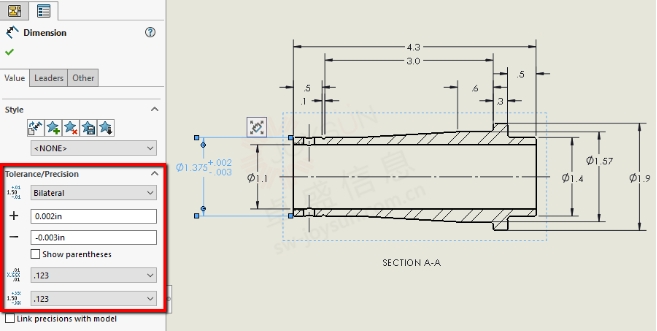

我将首先选择要修改的尺寸。在 PropertyManager 中,我将设置所需的属性:公差类型为双边,输入所需的最大/最小值以及单位和公差精度。江苏SOLIDWORKS

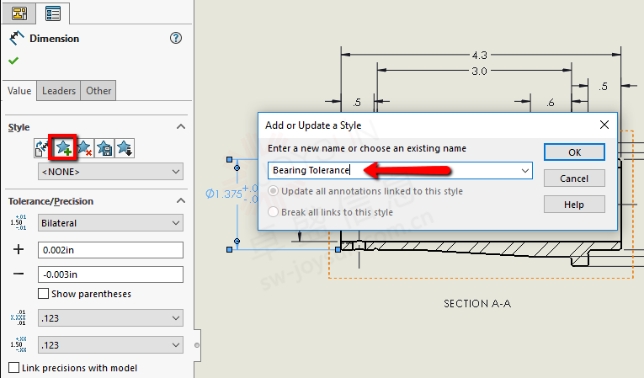

现在已进行更改,我可以通过单击PropertyManager 中的添加或更新样式按钮将其添加为捕获这些属性的样式。这将弹出一个对话框,您可以在其中为其指定一个唯一的名称,然后单击“确定”。样式随即创建,并且可以从 PropertyManager 的下拉菜单中进行选择。(注意:从“添加或更新样式”对话框中选择样式并选择“确定”将使用设置更新现有样式)。

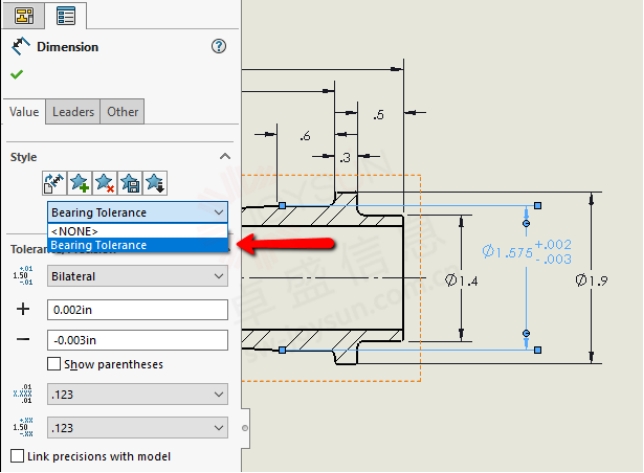

现在,您可以通过选择尺寸并从下拉菜单中选择样式来将此样式应用于绘图中的多个尺寸。

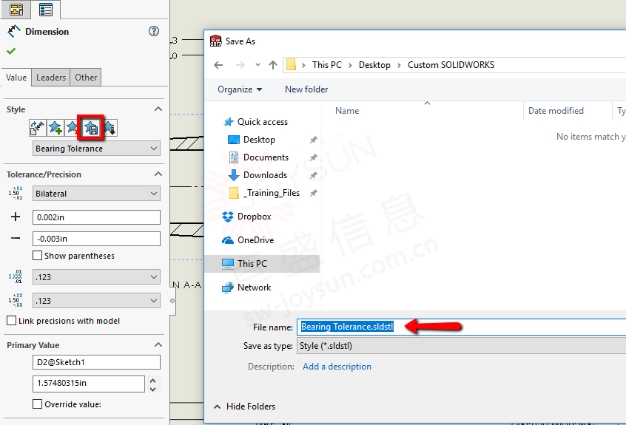

此外,如果您希望此样式在其他文档(例如另一个工程图或零件)中也可用,您可以通过单击 PropertyManager 中的保存样式来保存该样式,然后选择一个文件夹来保存.sldstl文件。SOLIDWORKS价格

要在不同的文档中应用样式,您可以在文件中选择要修改的尺寸,然后单击“加载样式”,然后浏览到 .sldstl 文件。通过将这些样式保存在共享设计库中,可以与其他用户共享。请记住,即使在应用样式之后,您始终可以修改尺寸的属性。购买SOLIDWORKS

我希望这个技巧可以帮助您节省一些设计时间,并有助于保持尺寸一致!

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商SOLIDWORKS 2023
